以GD32F30X為例，上電/掉電復位波形如如下圖所示。
上電過程中，VDD/VDDA電壓上電爬坡，當電壓高于VPOR（上電復位電壓）MCU開始啟動，之后內部邏輯電路延遲2ms后NRST引腳拉高，MCU正式啟動，此為上電過程。上電過程中，對于上電爬坡斜率沒有要求，對于電源穩定性有要求，上電過程中盡量避免電源波動以及突然的跌落，比如上電到2.6V以后再次跌落到POR附近，但沒有跌破PDR，則有可能造成MCU加載代碼異常進而導致啟動失敗。

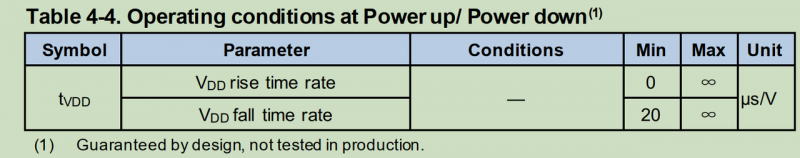

掉電過程中，當電壓低于VPDR后，NRST拉低，MCU完成掉電。掉電電壓需要跌落到VPDR以下，盡量跌落到0V，掉電斜率需要大于20us/V，也就是掉電不能太快。
以上為GD32 MCU對于上下電的要求，如有其他問題或建議，歡迎評論區討論。
