系統時鐘是GD32 MCU的時基，可以理解為系統的心跳，片上所有的外設以及CPU最原始的時鐘都來自于系統時鐘，因而明確當前系統時鐘是多少非常重要，只有明確了系統時鐘，才能夠?qū)崿F(xiàn)準確的定時、準確的采樣間隔以及準確的通信速率等。
以GD32F303為例，其系統時鐘配置在system_gd32f30x.c中，如下圖所示，可以通過打開或者關閉相關的宏定義進行時鐘配置，GD32以及提供了一些時鐘配置的函數，可以通過宏定義開關進行選擇。
確認當前系統時鐘有以下兩個方法：
1、軟件方式確認

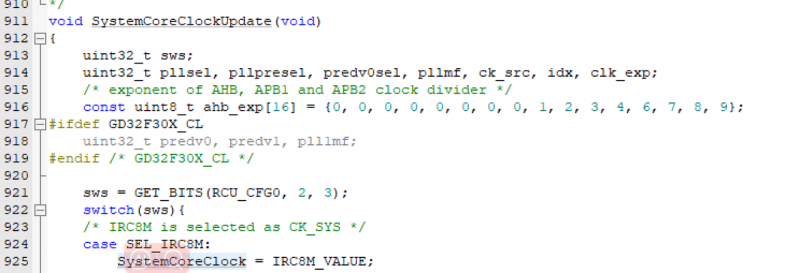

使用void SystemCoreClockUpdate(void)函數進行更新當前系統時鐘SystemCoreClock，該函數為根據當前RCU模塊寄存器配置以及外部晶振等相關宏定義進行計算，將計算的結果賦值給SystemCoreClock變量，因而調用該函數后，SystemCoreClock的值就是當前系統時鐘的數值。

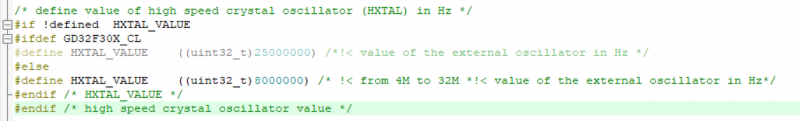

需要注意，如果外部晶振不是8M，則需要調整HXTAL的宏定義，否則可能會造成SystemCoreClock計算出錯。
2、時鐘輸出確認
另外一種最直接最準確的方式，是將系統時鐘通過CKOUT引腳輸出，然后通過示波器進行查看，如下圖所示，CK_SYS為系統時鐘，將CKOUT0SEL配置為100，就可以將系統時鐘輸出到CK_OUT0引腳上，這樣外部接示波器就可以查看當前系統時鐘了。
另外也可以通過定時器或者通信頻率來進行估算，希望大家在系統開發伊始有確認系統時鐘的好習慣，避免由于系統時鐘配置出錯導致的隱藏問題。
好的，今天就討論到這里，如有其他疑問，歡迎評論區討論。
