RTC碰到LXTAL低頻晶振停振怎么辦？

971 閱讀 0 評論 0 點贊

GD32F303的RTC模塊框圖如下圖所示，RTC時鐘源可選擇HXTAL/128、LXTAL或IRC40K，一般為了實現更精準的RTC時間，MCU系統均會外掛32.768KHz LXTAL低頻晶振，但由于低頻晶振負阻抗較大，不容易起振，若外部電路布線、匹配電容選擇以及驅動模式配置不合適，可能會存在啟動或運行過程中LXTAL停振的風險，當LXTAL停振后，RTC將會面臨時間停止的狀況，此時我們應該如何處理？

1、首先我們需要優化LXTAL部分硬件電路，避免啟動及運行過程中低頻晶振停振，低頻晶振的選擇、晶振電路的layout、匹配電容的選擇、MCU驅動模式的配置，都會影響低頻晶振工作的穩定性，我們后續會專門開一講來進行講解；

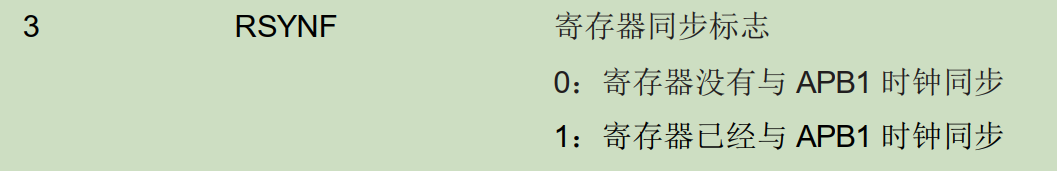

2、增加代碼冗余操作，提高系統穩定性，可軟件上檢測低頻晶振是否正常，異常后可將RTC時鐘切換到內部低頻時鐘，檢測低頻晶振是否正常的方法可選擇以下兩種:（1）選擇一個timer定時1s讀取RTC時間，如果連續3S讀取RTC時間均為同一個數值，此時可判斷LXTAL停振；（2）可通過RTC寄存器時鐘同步來進行判斷，RTC計數值會在每個RTC時鐘的上升沿進行內部更新，并與APB1時鐘進行同步，軟件上可首先清除RSYNF同步標志位，然后等待其置位，如果LXTAL停振，RSYNF同步標志將無法置位，此時增加超時判斷，可判斷LXTAL時鐘停振。
