在I2C的波形中，經常會發現有這樣的脈沖毛刺，會被認為是干擾或者器件不正常。
看到這個波形時，可以先數一下出現在第幾個clock的位置，如果出現在第9個clock的低電平期間，就不是干擾或者器件異常導致。
在I2C的協議中，不管是地址匹配階段還是數據讀寫階段，第9個clock都是ACK和NACK位；
其中NACK為第9個SCL上升沿時SDA高電平：

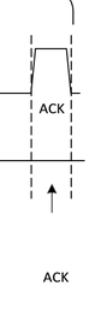

ACK為第9個SCL上升沿時SDA低電平：
在地址匹配階段由從機來回復ACK，在數據收發階段由接受方來回復ACK。
那么I2C是雙向半雙工通信，SDA引腳通過主機和從機共同控制，ACK回復過程意味著發送方會在通過SDA發送了8個bit的數據后釋放SDA控制權給接受方，此時如果最后一個波形數據BIT0是0，那SDA會在SCL下降沿后從拉低狀態被釋放，由于上拉電阻的作用SDA就會恢復到高電平，但緊接著接受方開始數據建立開啟對SDA的控制權，拉低SDA引腳準備回復ACK，于是SDA信號被再次拉低。
由于整個過程是連續的，且都會在SCL第9個Clock的低電平期間完成，產生的波形就會像一個毛刺被誤認為干擾。實際上這個波形的出現不用在意，可以不采取任何措施。
