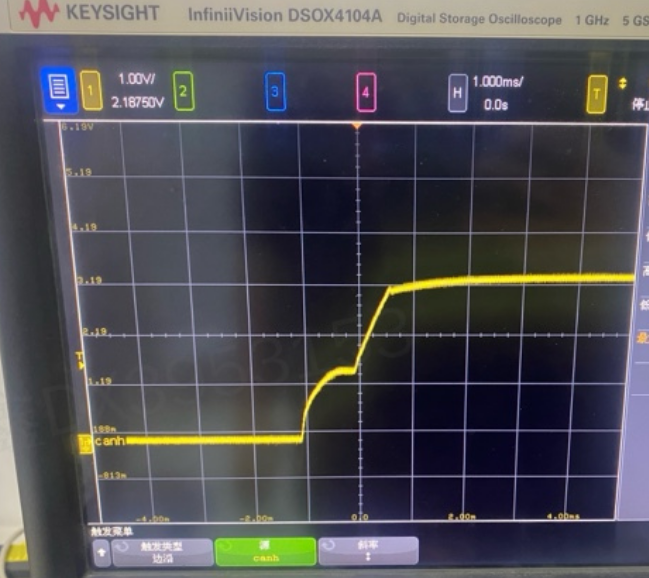

在MCU上電過程中，因?yàn)殡娫吹脑O(shè)計或者其他器件上電導致上電波形有階梯等情況，比如下面這個VDD波形：
那如何判斷這個波形是否會影響MCU啟動呢？

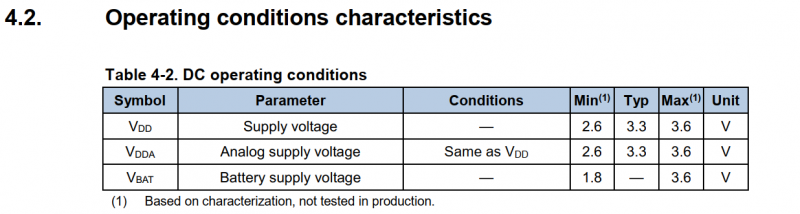

以GD32F303為例，首先我們看一下DATASHEET，VDD和VDDA的供電范圍是2.6V-3.6V：
MCU上電復位的POR電壓是2.34V：

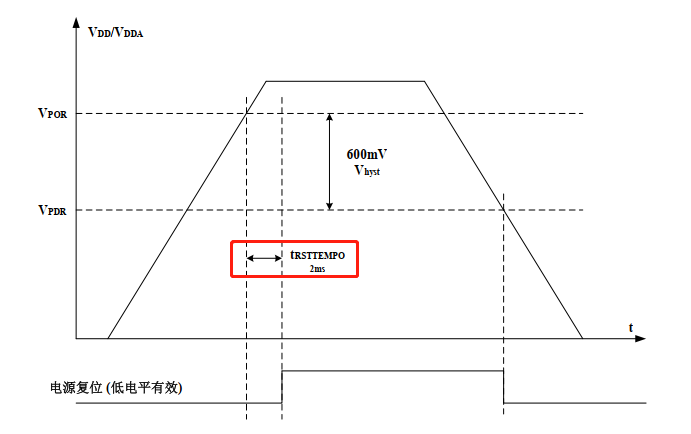

再查閱用戶手冊上電復位描述可知，MCU VDD電壓到達POR電壓值時會有2ms的遲滯時間再拉高啟動：

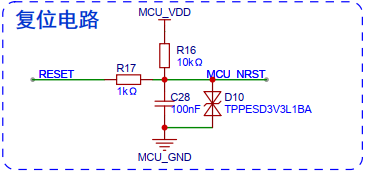

同時MCU最小系統中NRST引腳也有RC電路，會延遲NRST拉高到VIH
所以我們可以抓取VDD波形時同時抓取NRST波形：
可以看到NRST達到它的VIH電壓時VDD波形已經穩定了，此時MCU啟動電源是可靠的，我們可以忽略電源的階梯和爬升對MCU的影響。
