大家都知道一般USB接口屬于熱插拔，實際任意帶電進行連接的操作都可以屬于熱插拔。我們前面講過芯片燒壞的原理，那么熱插拔就是導致芯片燒壞的一個主要原因之一。
在電子產品的整個裝配過程、以及產品使用過程經常會面臨接口熱插拔或者類似熱插拔的過程。
比如：
1、PCB測試點的頂針測試

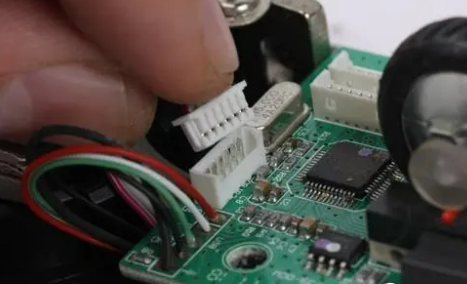

2、排線插拔安裝
3、接插件安裝
4、通信接口連接
5、模塊插拔
那么在熱插拔過程可能發生什么？

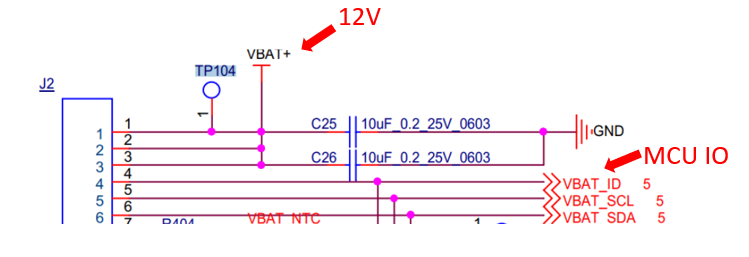

以下面這個電池排線接口為例：
這兩種情況都將導致IO出現遠高于VDD的電壓或低于VSS的負壓。

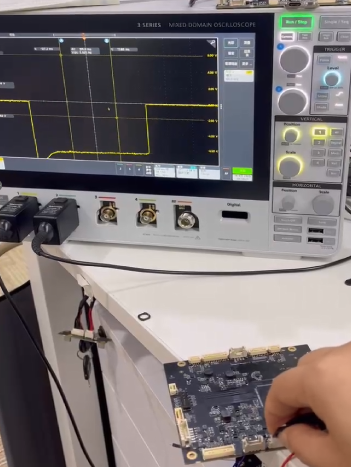

在插拔過程也確實抓到了IO口和VSS之間產生了極大的負壓。
那么當IO口電壓超過手冊中的范圍會發生什么？

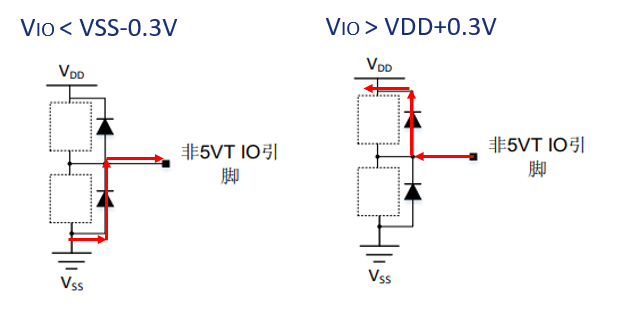

負壓將會導致GND到IO之間二極管導通產生負電流，正壓過壓導致IO和VDD之間二極管導通產生正電流。
那么這個電流能有多大呢？
如果PCB線路上沒有限流電阻二極管導通時電流可到1A+，足以在1ms（毫秒）時間對芯片內部造成熱損傷。
那么當我們添加限流電阻后，以100Ω為例、-3V為例，可以計算出電流 (3-0.3)/100=27mA，將被限制在27ma。

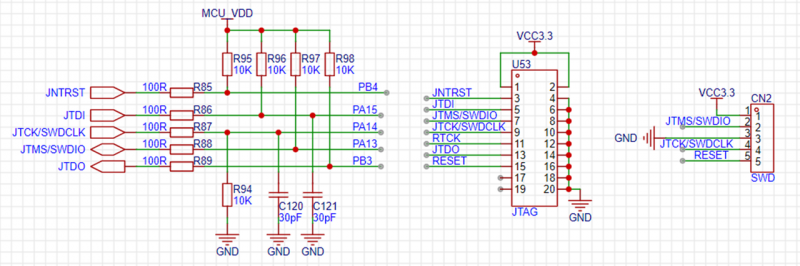

所以對于熱插拔的防護，最簡單低成本的設計就是在接口信號上串聯電阻，電阻大小可根據信號類型和速率決定。
