前面給小伙伴介紹過串口發送和接收異?？赡艿囊恍┰?，其中就有說到時鐘頻率對于異步通訊的重要性。而我們通過程序去配置的時鐘都是理論值，那如果想要獲得內部一些時鐘頻率的實際值，需要怎樣做呢？今天，我們以GD32F303為例來教大家如何通過PA8口輸出內部時鐘頻率（有些GD32系列不一定是使用PA8口，小伙伴們需要自行查找資料確認）。

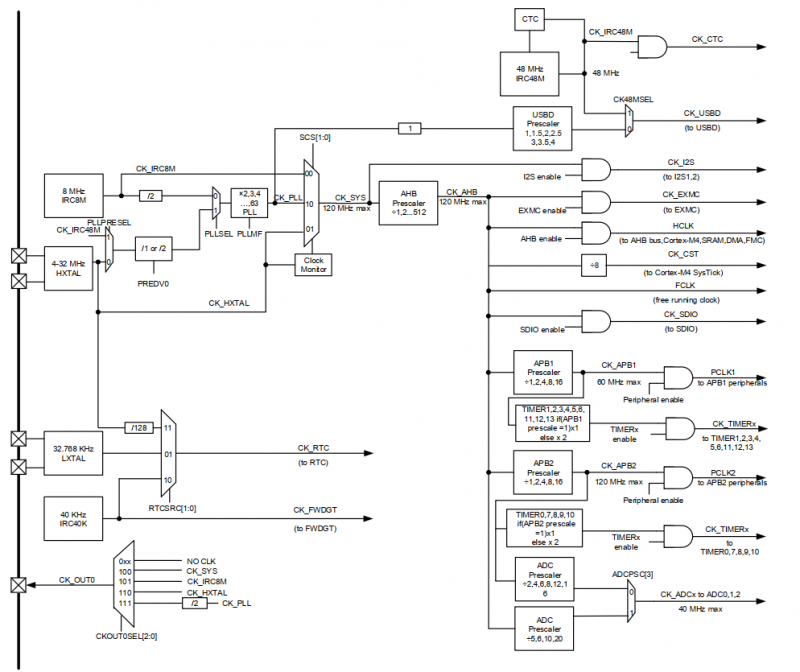

首先我們來看下GD32F303的時鐘樹：
其中左下角的位置有一個CK_OUT0的鏈接圖：

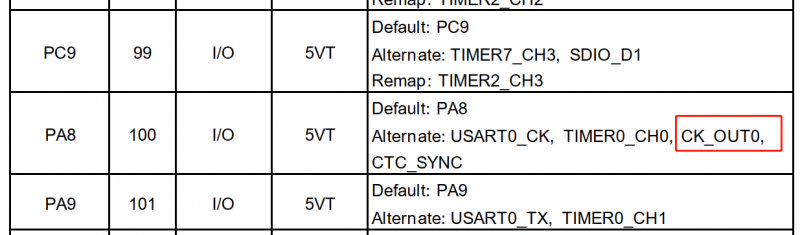

根據圖示，我們看到通過CK_OUT0可以將系統時鐘（CK_SYS）、內部高速晶振（CK_IRC8M）、外部晶振（CK_HXTAL）以及PLL的二分之一頻率輸出出來，實際上，CK_OUT0就是PA8引腳，我們來看下GD32F303 Datasheet中的管腳定義：
可以看到PA8口的一個Alternate類型功能為CK_OUT0，所以我們需要配置PA8為復用類型。

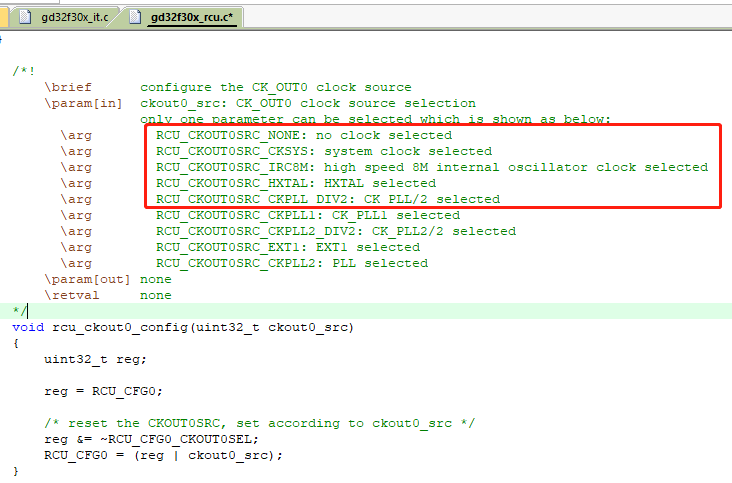

另外在庫文件gd32f30x_rcu.c中定義了時鐘輸出函數rcu_ckout0_config，在函數注釋中已經將可調用的參數列出，但需要注意，紅色方框以外的參數僅可用于GD32F305/307即互聯型（CL）產品，小伙伴們可以自行查看GD32F30x系列HD和CL產品系列時鐘樹的不同哦。

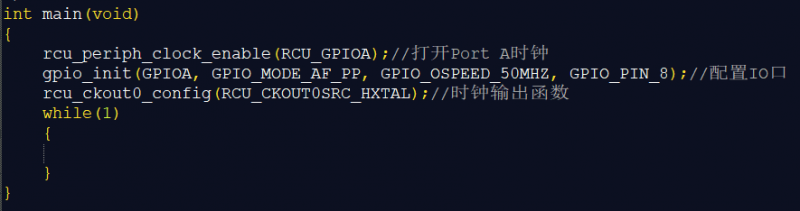

好，了解到以上內容，使用輸出PA8口輸出內部時鐘頻率就很簡單了，比如想要實現PA8輸出外部高速晶振的頻率，可以編寫程序如下：
將這段程序下載到GD32F303開發板上，使用示波器測量PA8口，就能測量到外部高速晶振的頻率啦。

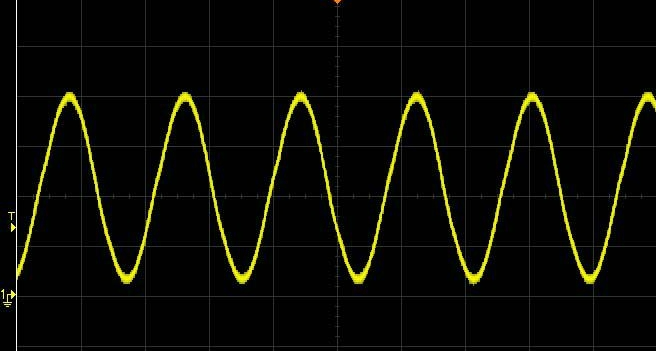

這里需要說一下，外部高速晶振起振后，是一個正弦波

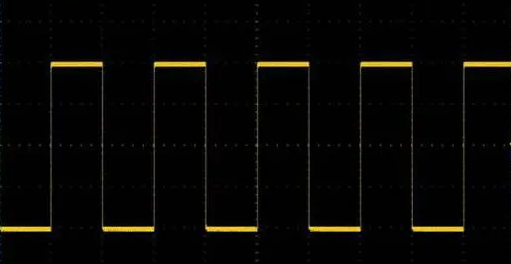

而通過PA8輸出的波形，是一個方波：
以上就是今天的內容，小伙伴們還想要了解什么，歡迎評論區留言哦。
