26.1 實驗內容

通過本實驗主要學習以下內容：

? LCD顯示原理

? EXMC NOR/SRAM模式時序和8080并口時序

? LCD顯示控制

26.2 實驗原理

使用MCU的EXMC外設實現8080并口時序，和TFT-LCD控制器進行通信，控制LCD顯示圖片、字符、色塊等。

26.2.1 TFT-LCD介紹

薄膜晶體管液晶顯示器（英語：Thin film transistor liquid crystal display，常簡稱為TFT-LCD）是多數液晶顯示器的一種，它使用薄膜晶體管技術改善影象品質。雖然TFT-LCD被統稱為LCD，不過它是種主動式矩陣LCD，被應用在電視、平面顯示器及投影機上。

簡單說，TFT-LCD面板可視為兩片玻璃基板中間夾著一層液晶，上層的玻璃基板是彩色濾光片、而下層的玻璃則有晶體管鑲嵌于上。當電流通過晶體管產生電場變化，造成液晶分子偏轉，藉以改變光線的偏極性，再利用偏光片決定像素的明暗狀態。此外，上層玻璃因與彩色濾光片貼合，形成每個像素各包含紅藍綠三顏色，這些發出紅藍綠色彩的像素便構成了面板上的視頻畫面。

為了對TFT-LCD的顯示進行控制，需要通過接口和液晶屏通信，但所謂與液晶屏通信，實際上還是與液晶屏驅動控制芯片在通信，而主控制器需要按控制芯片支持的通信進行交互，通常有UART、IIC、SPI、8080、MIPI等各類接口。另外需要注意的一點是：一般支持普通MCU接口的LCD驅動芯片，都需要內置GRAM(Graphics RAM), 至少能存儲一個屏幕的數據。

這這里，我們使用了8080接口通過并行總線傳輸控制命令和數據，并通過往LCD液晶模組自帶的GRAM更新數據實現屏幕的刷新。

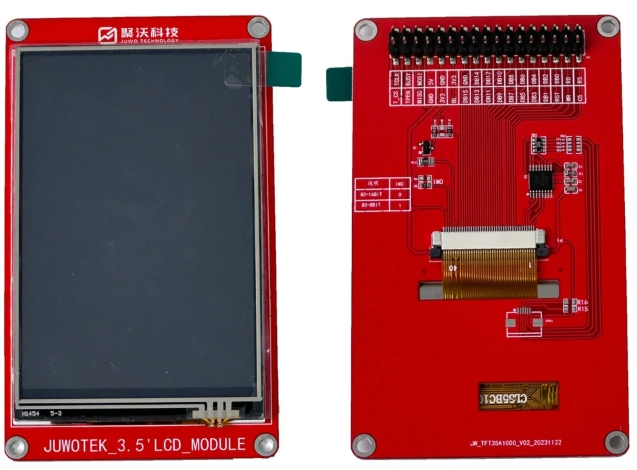

GD32F3紅楓派開發板TFT-LCD如下圖所示，采用了ILI9488 LCD驅動器，分辨率320*480，支持多種通信接口，在GD32F303xx上，適合使用16-bit Parallel MCU Interface接口進行通信，開發板配套的LCD模塊也采用了該接口設計和開發板進行連接。

26.2.2 LCD 8080并口時序介紹（16-bit Parallel MCU Interface）

8080接口是由英特爾設計，是一種并行、異步、半雙工通信協議，作用是用于外擴RAM、ROM，后面也用于LCD接口。并行接口又分為 8位/16位/24位 三種, 顧名思義，就是數據總線的位寬。

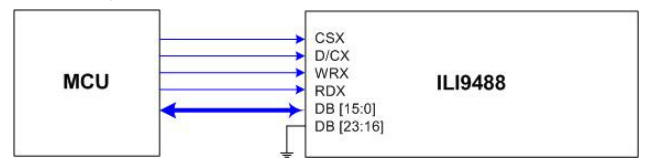

? 如下圖所示是16-bit Parallel MCU Interface的接口和MCU的連接信號：

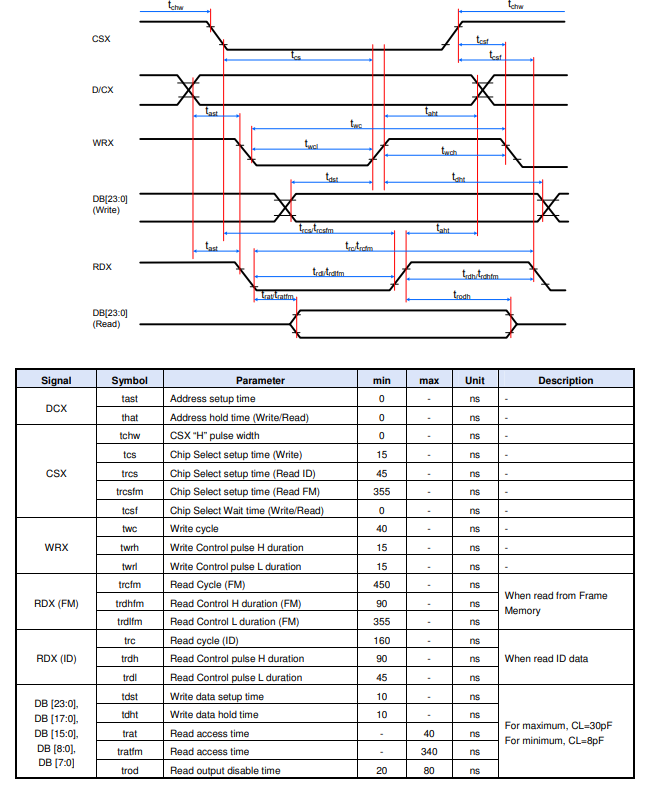

? 如下圖所示是LCD驅動器 16BIT 8080并口讀寫時序：

? CS拉低后，并口DATA IO在WR的上升沿被采樣；

? 可以理解為16線的SPI，而WR是寫“CLK”，RD是讀“CLK”；

? 但這里還多了D/C引腳用于選擇傳輸命令或數據

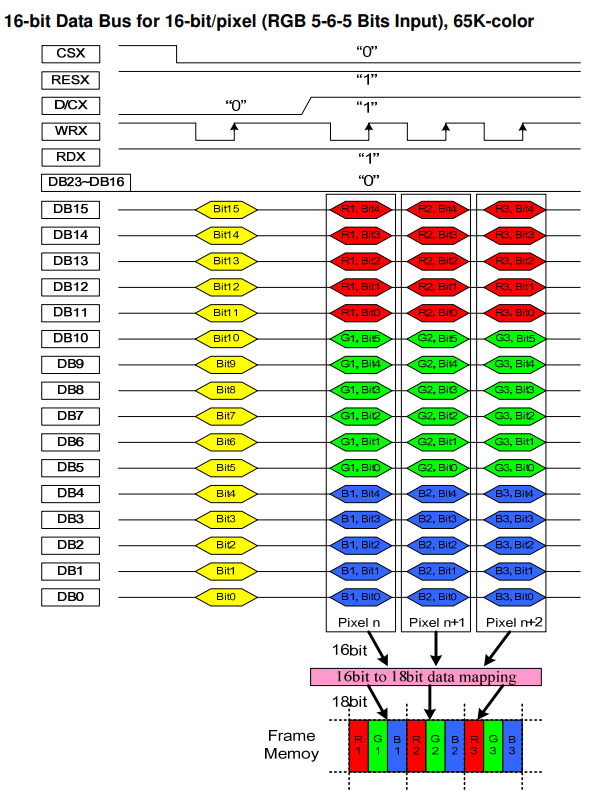

? 8080接口的RGB顏色數據編碼

? 像素信息用RGB三原色表示，所以向液晶屏傳輸?shù)臄?shù)據幀主要也就是傳輸?shù)腞GB顏色數據。

? 像素的顏色數據并不總是用 8R8G8B的24位真彩色 表示，共有下面幾種表示情況：

? 12-bits/pixel (R 4-bit, G 4-bit, B 4-bit), 4,096 Colors, 簡稱444;

? 16-bits/pixel (R 5-bit, G 6-bit, B 5-bit), 65,536 Colors, 簡稱565;

? 18-bits/pixel (R 6-bit, G 6-bit, B 6-bit), 262,144 Colors, 簡稱666;

? 24-bits/pixel (R 8-bit, G 8-bit, B 8-bit), 16,777,216 Colors, 簡稱888;
不同顏色表示方法和不同的總線位寬相組合，就會組合成多種RGB顏色數據編碼。

? 綜合顯示效果、內存資源開銷等，我們采取了RGB565像素格式，這樣16BIT 8080每次傳輸就是一個像素點的像素值，傳輸數據就為像素顏色值。

26.2.3 EXMC外設和EXMC NOR/SRAM模式實現8080時序

? 這里我們使用EXMC中時序和接口類似的NOR/SRAM模式，來實現8080接口驅動TFT-LCD顯示，EXMC外設可參考上文介紹東方紅開發板使用手冊 ，EXMC NOR/SRAM模式可參考上文介紹東方紅開發板使用手冊

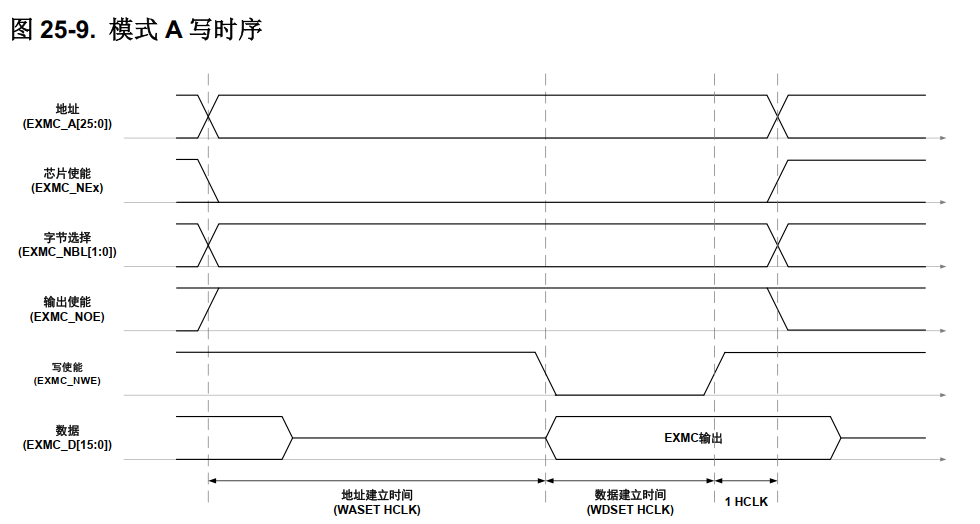

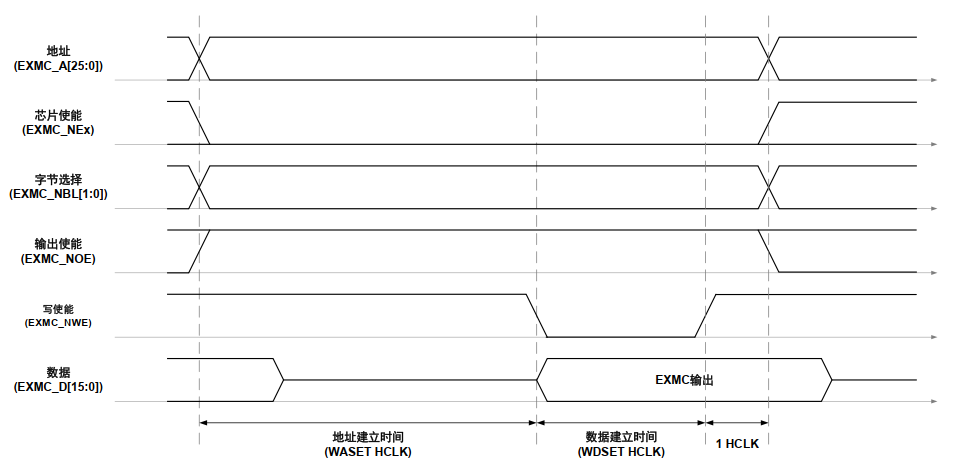

? 這里我們使用SRAM模式異步模式A（擴展模式），時序如下圖：

我們對比上面的時序和16-bit Data Bus 8080 LCD時序，發現一些信號的時序是類似的，我們可以將這些信號進行對應：

EXMC_NEx -> CSx

EXMC_NOE->RDx

EXMC_NWE->WR

EXMC_D[15:0]->DB[15:0]

EXMC_Ax->D/C

這里巧妙的是使用EXMC_Ax引腳實現D/C的數據/命令切換功能，所以我們只需要選擇一個方便布線的EXMC_Ax引腳，然后在軟件中對該引腳對應的EXMC邏輯地址進行操作就可以實現程序讀寫不同地址時，D/C引腳的狀態切換，從而實現訪問一個EXMC地址時是數據或命令類似，訪問該地址位反向的任意地址就是另外一個類型。對于程序中邏輯地址的影響，除了Ax引腳的選擇外還有NEx引腳的選擇。NE[0]-NE[3]對應如下圖的NOR/SRAM BANK下的Region0-Region3。

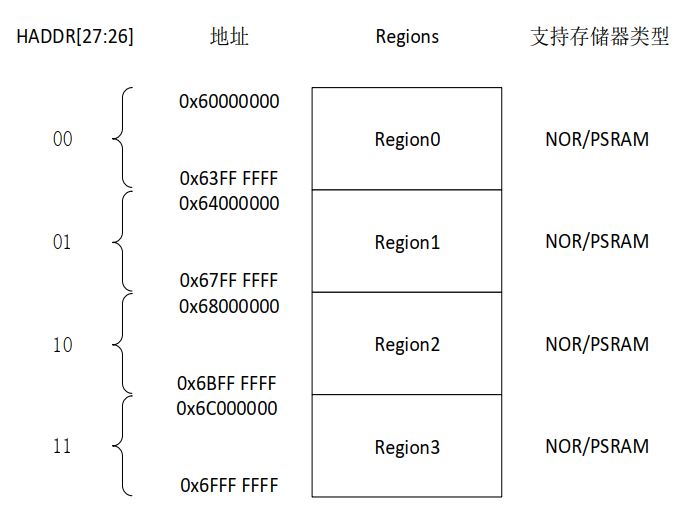

26.3 硬件設計

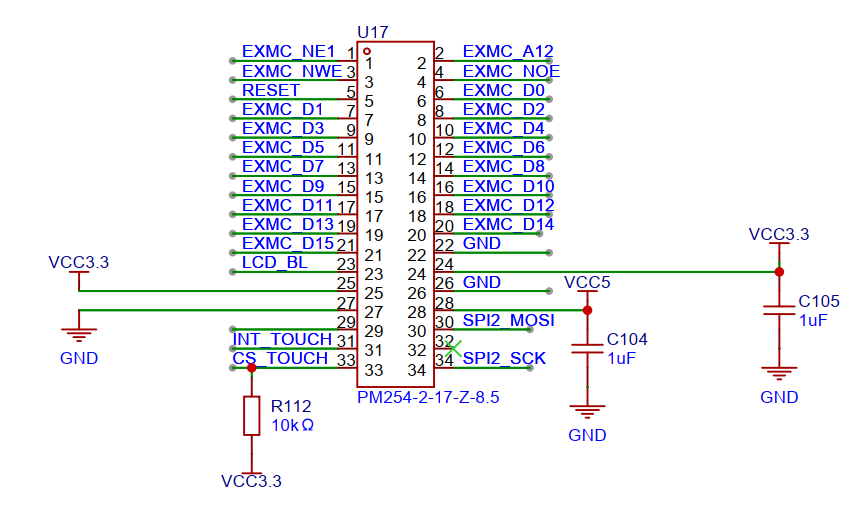

在紅楓派開發板設計中，我們使用EXMC_NE1引腳作為CS，EXMC_A12引腳作為D/C，同時LCD觸摸接口使用SPI，LCD_BL為背光控制引腳，這里的引腳選用了帶PWM的引腳，可以實現LCD的背光亮度調節。

LCD在顯示過程電源電流會有變化，為了穩定電源我們?cè)?.3V和5V接口上使用了1uf電容。

26.4 代碼解析

26.4.1 CSx、D/C、BL相關功能定義和注冊；

在EXMC LCD驅動代碼中存在和電路設計匹配的變更點，往往讓開發者頭大，需要詳細閱讀用戶手冊來進行配置調整、讀寫地址調整；而在我們的驅動文件bsp_lcd.c中定義注冊背光引腳、Ax、NEx引腳，當硬件設計變更時只需要在這里調整，驅動就可以在新的硬件中正常使用。

C
//定義背光引腳的PWM通道和GPIO
TIMER_CH_DEF(LCD_BL,TIMER12,0,TIMER_CH_PWM_HIGH,F,8,AF_PP,GPIO_TIMER12_REMAP);

//定義使用的EXMC_Ax引腳

define EXMC_Ax ?12

GPIO_DEF(EXMC_Ax_GPIO,G,2,AF_PP,SET,NULL);

//定義使用的EXMC_NEx引腳

define EXMC_NEx 1

GPIO_DEF(EXMC_NEx_GPIO,D,7,AF_PP,SET,NULL);

//LCD數據、命令地址轉換

define EXMC_LCD_D ?REG16(((uint32_t)(EXMC_BANK0_NORSRAM_REGIONx_ADDR(EXMC_NEx)))|BIT(EXMC_Ax)*2)

define EXMC_LCD_C ?REG16(((uint32_t)(EXMC_BANK0_NORSRAM_REGIONx_ADDR(EXMC_NEx))))

26.4.2 gpio和exmc初始化:

exmc使用了擴展模式，這樣讀和寫的時序可以單獨配置，因?yàn)長CD對讀和寫的要求時間是不同的，讀的時候速率不能太高，如果使用一種參數類型就會為了滿足讀的要求而降低寫的速率，影響最終刷屏的性能。這里主要調整讀和寫時的地址建立、數據建立時間，通常和硬件設計也有較大關系，這里紅楓派開發板和配套LCD的電路可以在120M主頻下，設置讀數據建立5個clk、地址建立1個clk，寫數據建立2個clk，地址建立1個clk。

C
/*!
* 說明 ????emxc LCD模式通用gpio初始化
* 輸入[1] ?norsram_region: @EXMC_BANK0_NORSRAM_REGION0/EXMC_BANK0_NORSRAM_REGION1/EXMC_BANK0_NORSRAM_REGION2/EXMC_BANK0_NORSRAM_REGION3
* 返回值 ??無
*/
void driver_exmc_lcd_16bit_gpio_init(void)
{
/* EXMC clock enable */
rcu_periph_clock_enable(RCU_EXMC);

/* GPIO clock enable */
rcu_periph_clock_enable(RCU_GPIOD);
rcu_periph_clock_enable(RCU_GPIOE);
rcu_periph_clock_enable(RCU_GPIOG);
rcu_periph_clock_enable(RCU_AF);

/* configure EXMC_D[0~15]*/
/* PD14(EXMC_D0), PD15(EXMC_D1),PD0(EXMC_D2), PD1(EXMC_D3), PD8(EXMC_D13), PD9(EXMC_D14), PD10(EXMC_D15) */
gpio_init(GPIOD, GPIO_MODE_AF_PP, GPIO_OSPEED_MAX, GPIO_PIN_0 | GPIO_PIN_1| GPIO_PIN_8 | GPIO_PIN_9 |
GPIO_PIN_10 | GPIO_PIN_14 | GPIO_PIN_15);

/* PE7(EXMC_D4), PE8(EXMC_D5), PE9(EXMC_D6), PE10(EXMC_D7), PE11(EXMC_D8), PE12(EXMC_D9),
PE13(EXMC_D10), PE14(EXMC_D11), PE15(EXMC_D12) */
gpio_init(GPIOE, GPIO_MODE_AF_PP, GPIO_OSPEED_MAX, GPIO_PIN_7 | GPIO_PIN_8 | GPIO_PIN_9 |
GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_12 |
GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15);

// ???/* configure PE2(EXMC_Ax) */
// ???gpio_init(GPIOE, GPIO_MODE_AF_PP, GPIO_OSPEED_MAX, GPIO_PIN_2);

/* configure NOE and NWE */
gpio_init(GPIOD, GPIO_MODE_AF_PP, GPIO_OSPEED_MAX, GPIO_PIN_4 | GPIO_PIN_5);

// ???/* configure EXMC NEx */
// ???gpio_init(GPIOD, GPIO_MODE_AF_PP, GPIO_OSPEED_MAX, GPIO_PIN_7);

gpio_compensation_config(GPIO_COMPENSATION_ENABLE);

while(gpio_compensation_flag_get()==RESET);
}

/*!
* 說明 ????emxc LCD模式初始化
* 輸入[1] ?norsram_region: @EXMC_BANK0_NORSRAM_REGION0/EXMC_BANK0_NORSRAM_REGION1/EXMC_BANK0_NORSRAM_REGION2/EXMC_BANK0_NORSRAM_REGION3
* 返回值 ??無
*/
void driver_exmc_lcd_init(uint32_t norsram_region)
{
exmc_norsram_parameter_struct nor_init_struct;
exmc_norsram_timing_parameter_struct nor_timing_read_init_struct;
exmc_norsram_timing_parameter_struct nor_timing_write_init_struct;

/* EXMC clock enable */
rcu_periph_clock_enable(RCU_EXMC);

nor_init_struct.read_write_timing = &nor_timing_read_init_struct;

nor_init_struct.write_timing = &nor_timing_write_init_struct;

exmc_norsram_struct_para_init(&nor_init_struct);

/* config timing parameter */
nor_timing_read_init_struct.asyn_access_mode = EXMC_ACCESS_MODE_A;
nor_timing_read_init_struct.syn_data_latency = EXMC_DATALAT_2_CLK;
nor_timing_read_init_struct.syn_clk_division = EXMC_SYN_CLOCK_RATIO_2_CLK;
nor_timing_read_init_struct.bus_latency = 1;
nor_timing_read_init_struct.asyn_data_setuptime = 5;
nor_timing_read_init_struct.asyn_address_holdtime = 1;
nor_timing_read_init_struct.asyn_address_setuptime = 1;

/* config timing parameter */
nor_timing_write_init_struct.asyn_access_mode = EXMC_ACCESS_MODE_A;
nor_timing_write_init_struct.syn_data_latency = EXMC_DATALAT_2_CLK;
nor_timing_write_init_struct.syn_clk_division = EXMC_SYN_CLOCK_RATIO_2_CLK;
nor_timing_write_init_struct.bus_latency = 1;
nor_timing_write_init_struct.asyn_data_setuptime = 2;
nor_timing_write_init_struct.asyn_address_holdtime = 1;
nor_timing_write_init_struct.asyn_address_setuptime = 1;

/* config EXMC bus parameters */
nor_init_struct.norsram_region = norsram_region;
nor_init_struct.write_mode = EXMC_ASYN_WRITE;
nor_init_struct.extended_mode = ENABLE;
nor_init_struct.asyn_wait = DISABLE;
nor_init_struct.nwait_signal = DISABLE;
nor_init_struct.memory_write = ENABLE;
nor_init_struct.nwait_config = EXMC_NWAIT_CONFIG_BEFORE;
nor_init_struct.wrap_burst_mode = DISABLE;
nor_init_struct.nwait_polarity = EXMC_NWAIT_POLARITY_LOW;
nor_init_struct.burst_mode = DISABLE;
nor_init_struct.databus_width = EXMC_NOR_DATABUS_WIDTH_16B;
nor_init_struct.memory_type = EXMC_MEMORY_TYPE_SRAM;
nor_init_struct.address_data_mux = DISABLE;

exmc_norsram_init(&nor_init_struct);

/* enable the EXMC bank0 NORSRAM */
exmc_norsram_enable(norsram_region);
}

26.4.3 LCD數據、命令讀寫：

LCD的命令、數據的讀寫都通過EXMC來實現，在讀寫EXMC的邏輯地址時對應的波形會發送到LCD上，命令/數據目前通過地址引腳控制，所以我們需要定義兩個地址分別對應命令、數據地址，對這兩個地址讀和寫就可以實現LCD讀寫數據、寫命令功能。

C
/**
* 說明 ??????LCD寫數據
* 輸入 ??????data: 要寫入的數據
* 返回值 ?????無
*/
void bsp_lcd_wr_data(__IO uint16_t data)
{
//delay_sysclk(1);
EXMC_LCD_D = data;
}

/**
* 說明 ??????LCD寫寄存器編號/地址函數
* 輸入 ??????regno: 寄存器編號/地址
* 返回值 ?????無
*/
void bsp_lcd_wr_regno(__IO uint16_t regno)
{
//delay_sysclk(1);
EXMC_LCD_C = regno; ??/* 寫入要寫的寄存器序號 */
}

/**
* 說明 ??????LCD寫寄存器
* 輸入 ??????regno:寄存器編號/地址
* 輸入 ??????data:要寫入的數據
* 返回值 ?????無
*/
void bsp_lcd_write_reg(__IO uint16_t regno,__IO uint16_t data)
{
//delay_sysclk(1);
EXMC_LCD_C = regno; ??/* 寫入要寫的寄存器序號 */
//delay_sysclk(1);
EXMC_LCD_D = data; ???/* 寫入數據 */
}

/**
* 說明 ??????LCD讀數據
* 輸入 ??????無
* 返回值 ?????讀取到的數據
*/
static uint16_t bsp_lcd_read_data(void)
{
//delay_sysclk(1);
return EXMC_LCD_D;
}

26.4.4 LCD初始化

LCD初始化序列通常LCD驅動器廠家會提供相關寄存器配置，為了兼容不同的LCD，可以讀取LCD ID后執行不同的驅動芯片初始化，初始化過程的寄存器配置就通過25.4.3章節實現的命令、數據讀寫接口實現：

C
/**
* 說明 ??????初始化LCD
* ??@note ?????該初始化函數可以初始化各種型號的LCD(詳見本.c文件最前面的描述)
*
* 輸入 ??????無
* 返回值 ?????無
*/
uint32_t bsp_lcd_init(void)
{

bsp_lcd_port_init();

bsp_lcd_backlight_duty_set(BACK_LIGHT_DUTY);

bsp_lcd_backlight_on(); ?????????/* 點亮背光 */

/* LCD的畫筆顏色和背景色 */
bsp_lcd_parameter.g_point_color = WHITE; ???/* 畫筆顏色 */
bsp_lcd_parameter.g_back_color ?= BLACK; ???/* 背景色 */

delay_ms(1); ????/* 初始化FSMC后,必須等待一定時間才能開始初始化 */

/* 嘗試9341 ID的讀取 */
bsp_lcd_wr_regno(0XD3);
bsp_lcd_parameter.id = bsp_lcd_read_data(); ?/* dummy read */
bsp_lcd_parameter.id = bsp_lcd_read_data(); ?/* 讀到0X00 */
bsp_lcd_parameter.id = bsp_lcd_read_data(); ?/* 讀取0X93 */
bsp_lcd_parameter.id <<= 8;
bsp_lcd_parameter.id |= bsp_lcd_read_data(); /* 讀取0X41 */

if (bsp_lcd_parameter.id == 0X9488)
{
lcd_ex_ili9488_reginit(); ??/* 執行ILI9388初始化 */
}
else if (bsp_lcd_parameter.id == 0X9341)
{
lcd_ex_ili9341_reginit(); ??/* 執行ILI9341初始化 */
}else{
return DRV_ERROR;
}

bsp_lcd_display_dir(0); /* 默認為豎屏 */
bsp_lcd_clear(WHITE);

return DRV_SUCCESS;
}

/**
* @brief ??????ILI9488寄存器初始化代碼
* @param ??????無
* @retval ?????無
*/
void lcd_ex_ili9488_reginit(void)
{
//************* Start Initial Sequence **********//
bsp_lcd_wr_regno(0XF7);
bsp_lcd_wr_data(0xA9);
bsp_lcd_wr_data(0x51);
bsp_lcd_wr_data(0x2C);
bsp_lcd_wr_data(0x82);

bsp_lcd_wr_regno(0XEC);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x02);
bsp_lcd_wr_data(0x03);
bsp_lcd_wr_data(0x7A);

bsp_lcd_wr_regno(0xC0);
bsp_lcd_wr_data(0x13);
bsp_lcd_wr_data(0x13);

bsp_lcd_wr_regno(0xC1);
bsp_lcd_wr_data(0x41);

bsp_lcd_wr_regno(0xC5);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x28);
bsp_lcd_wr_data(0x80);

bsp_lcd_wr_regno(0xB1); ??//Frame rate 70HZ
bsp_lcd_wr_data(0xB0);
bsp_lcd_wr_data(0x11);

bsp_lcd_wr_regno(0xB4);
bsp_lcd_wr_data(0x02);

bsp_lcd_wr_regno(0xB6); //RGB/MCU Interface Control
bsp_lcd_wr_data(0x02); ??//MCU
bsp_lcd_wr_data(0x22);

bsp_lcd_wr_regno(0xB7);
bsp_lcd_wr_data(0xc6);

bsp_lcd_wr_regno(0xBE);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x04);

bsp_lcd_wr_regno(0xE9);
bsp_lcd_wr_data(0x00);

bsp_lcd_wr_regno(0xF4);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x0f);

bsp_lcd_wr_regno(0xE0);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x04);
bsp_lcd_wr_data(0x0E);
bsp_lcd_wr_data(0x08);
bsp_lcd_wr_data(0x17);
bsp_lcd_wr_data(0x0A);
bsp_lcd_wr_data(0x40);
bsp_lcd_wr_data(0x79);
bsp_lcd_wr_data(0x4D);
bsp_lcd_wr_data(0x07);
bsp_lcd_wr_data(0x0E);
bsp_lcd_wr_data(0x0A);
bsp_lcd_wr_data(0x1A);
bsp_lcd_wr_data(0x1D);
bsp_lcd_wr_data(0x0F);

bsp_lcd_wr_regno(0xE1);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x1B);
bsp_lcd_wr_data(0x1F);
bsp_lcd_wr_data(0x02);
bsp_lcd_wr_data(0x10);
bsp_lcd_wr_data(0x05);
bsp_lcd_wr_data(0x32);
bsp_lcd_wr_data(0x34);
bsp_lcd_wr_data(0x43);
bsp_lcd_wr_data(0x02);
bsp_lcd_wr_data(0x0A);
bsp_lcd_wr_data(0x09);
bsp_lcd_wr_data(0x33);
bsp_lcd_wr_data(0x37);
bsp_lcd_wr_data(0x0F);

bsp_lcd_wr_regno(0xF4);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x00);
bsp_lcd_wr_data(0x0f);

bsp_lcd_wr_regno(0x36);
bsp_lcd_wr_data(0x08);

bsp_lcd_wr_regno(0x3A); ?//Interface Mode Control
bsp_lcd_wr_data(0x55); ?//0x66 18bit; 0x55 16bit

bsp_lcd_wr_regno(0x20);
bsp_lcd_wr_regno(0x11);
delay_ms(120);
bsp_lcd_wr_regno(0x29);
delay_ms(50);

}

26.4.5 LCD畫點函數實現

LCD在任意點顯示想要的顏色值，需要設置顯示光標到目標位置，然后就可以從該光標進行顏色數據寫入，顏色信息將顯示到LCD的指定坐標上。

C
/**
* 說明 ??????畫點
* 輸入 ??????x,y: 坐標
* 輸入 ??????color: 點的顏色(32位顏色,方便兼容LTDC)
* 返回值 ?????無
*/
void bsp_lcd_draw_point(uint16_t x, uint16_t y, uint32_t color)
{
bsp_lcd_set_cursor(x, y); ??????/* 設置光標位置 */
EXMC_LCD_C = bsp_lcd_parameter.wramcmd; ???/* 開始寫入GRAM */
EXMC_LCD_D = color;
}

26.4.6 窗口設置和色塊填充

LCD可以設置需顯示的窗口，設置窗口后可以連續的寫數據，像素信息會從窗口起始坐標開始自動遞增和換行顯示顏色。通過圖塊設置函數可以顯示圖片，移植到GUI等；這里我們通過DMA的MEM TO MEM模式可以降低色塊填充過程的CPU占用率，同時提升刷屏速率。

C
/**
* 說明 ??????在指定區域內填充指定顏色塊
* 輸入 ??????(sx,sy),(ex,ey):填充矩形對角坐標,區域大小為:(ex - sx + 1) * (ey - sy + 1)
* 輸入 ??????color: 要填充的顏色數組首地址
* 返回值 ?????無
*/
void bsp_lcd_color_fill(uint16_t sx, uint16_t sy, uint16_t ex, uint16_t ey, uint16_t *color)
{
uint16_t height, width;
// ???uint32_t i;
width = ex - sx + 1; ???????????/* 得到填充的寬度 */
height = ey - sy + 1; ??????????/* 高度 */

bsp_lcd_set_window(sx,sy,width,height);
EXMC_LCD_C = bsp_lcd_parameter.wramcmd;
driver_dma_mem_to_exmclcd_start((void*)&EXMC_LCD_D,&color[0],DMA_Width_16BIT,height*width);
// ???for(uin32_t i = 0; i < height*width; i++)
// ???{
// ???????EXMC_LCD_D = color[i];
// ???}
}

26.4.7 字符顯示和LCD Printf

實現上述功能后，通過字庫信息結合打點函數就可以實現字符的顯示，我們同時實現了在lcd上打印信息，以printf的形式更輕易便捷的輸出信息到LCD上。

C
/**
* 說明 ??????LCD打印
* 輸入 ??????...和printf相同用法，自動換行
* 返回值 ?????無
*/
void bsp_lcd_printf(const char * sFormat, ...)
{
char printf_buffer[64];
char* p=printf_buffer;
uint16_t len=0,count=0;
va_list ParamList;
va_start(ParamList, sFormat);
vsprintf(printf_buffer,sFormat, ParamList);
va_end(ParamList);

len=strlen(printf_buffer);

while( ( ((*p <= '~') && (*p >= ' ')) || (*p =='\r') || (*p =='\n') ) && (count<len) ) ??/* 判斷是不是非法字符! */
{
if((*p =='\r'))
{
bsp_lcd_pritnf_parameter.x_now = bsp_lcd_pritnf_parameter.x_start;
}
else if((*p =='\n'))
{
bsp_lcd_pritnf_parameter.y_now += bsp_lcd_pritnf_parameter.size;
bsp_lcd_fill(bsp_lcd_pritnf_parameter.x_now,bsp_lcd_pritnf_parameter.y_now,bsp_lcd_pritnf_parameter.x_end,bsp_lcd_pritnf_parameter.y_now+bsp_lcd_pritnf_parameter.size,bsp_lcd_pritnf_parameter.back_color);
}
else if( (bsp_lcd_pritnf_parameter.x_now + bsp_lcd_pritnf_parameter.size/2) > bsp_lcd_pritnf_parameter.x_end)
{
bsp_lcd_pritnf_parameter.x_now = bsp_lcd_pritnf_parameter.x_start;
bsp_lcd_pritnf_parameter.y_now += bsp_lcd_pritnf_parameter.size;
bsp_lcd_fill(bsp_lcd_pritnf_parameter.x_now,bsp_lcd_pritnf_parameter.y_now,bsp_lcd_pritnf_parameter.x_end,bsp_lcd_pritnf_parameter.y_now+bsp_lcd_pritnf_parameter.size,bsp_lcd_pritnf_parameter.back_color);
}
else if ( (bsp_lcd_pritnf_parameter.y_now+bsp_lcd_pritnf_parameter.size) > bsp_lcd_pritnf_parameter.y_end)
{
bsp_lcd_pritnf_parameter.x_now = bsp_lcd_pritnf_parameter.x_start;
bsp_lcd_pritnf_parameter.y_now = bsp_lcd_pritnf_parameter.y_start;
bsp_lcd_fill(bsp_lcd_pritnf_parameter.x_start,bsp_lcd_pritnf_parameter.y_start,bsp_lcd_pritnf_parameter.x_end,bsp_lcd_pritnf_parameter.y_end,bsp_lcd_pritnf_parameter.back_color);
}

if((*p !='\r')&&(*p !='\n'))
{
bsp_lcd_show_char(bsp_lcd_pritnf_parameter.x_now, bsp_lcd_pritnf_parameter.y_now, *p, bsp_lcd_pritnf_parameter.size, 0, bsp_lcd_pritnf_parameter.point_color,bsp_lcd_pritnf_parameter.back_color);
bsp_lcd_pritnf_parameter.x_now += bsp_lcd_pritnf_parameter.size / 2;
}

p++;
count++;
}

}

26.5 實驗結果

復位后顯示聚沃和GD LOG圖片，大字顯示LCD ID，刷屏?xí)r間、聚沃相關鏈接地址等。在下方設置了一個printf區窗口，循環打印亮度信息和系統tic信息。左右波動搖桿可以調節LCD亮度。

實驗結果視頻詳見飛書文檔

紅楓派開發板使用手冊：??????????????????????????????????????????????????GD32F303紅楓派使用手冊 - 飛書云文檔 (feishu.cn)
